Редукторы коническо-цилиндрические трехступенчатые горизонтальные общемашиностроительного применения используются в приводах машин и механизмов для изменения крутящих моментов и уменьшения частоты вращения.
Условия эксплуатации:
— вращение валов в обе стороны при частоте вращение входного вала не более 1500 об/мин и окружной скорости зубчатых передач не более 12 м/с;
— редукторы рассчитаны на непрерывный режим работы;
— нагрузка постоянная или переменная, одного направления или реверсивна;
— работа в непрерывном и повторно-кратковременных режимах;
— атмосфера типов I, II по ГОСТ 15150-69 при запыленности воздуха не более 10мг/ ;
— климатические исполнения: У и Т для категорий размещения 1-3 и климатические исполнения УХЛ для категории размещения 4 по ГОСТ 15150-69.

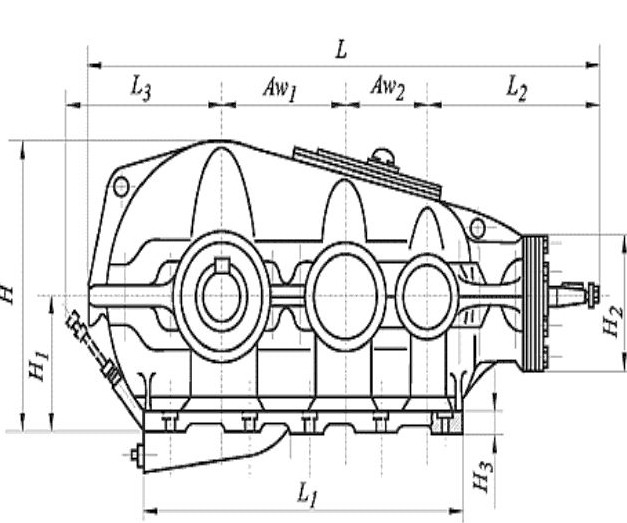

Основные технические характеристики редукторов КЦ2:
КЦ2–500-28–44–К–ЦМ–У1
КЦ2 – редуктор коническо-цилиндрический 2 – две цилиндрические ступени
500 – Межосевое расстояние.
28 – Номинальное передаточное отношение.
44 – Вариант сборки по ГОСТ 20373-94.
К – Вариант исполнения входного вала: К- конический.
ЦМ – Вариант исполнения выходного вала: Ц – цилиндрический М – конец вала в виде зубчатой муфты.
У1 – Климатическое исполнение и категория размещения.
КЦ2–750-71–43–К–ЦМ–У1
КЦ2 – редуктор коническо-цилиндрический 2 – две цилиндрические ступени
750 – Межосевое расстояние.
71 – Номинальное передаточное отношение.
43 – Вариант сборки по ГОСТ 20373-94.
К – Вариант исполнения входного вала: К- конический.
ЦМ – Вариант исполнения выходного вала: Ц – цилиндрический М – конец вала в виде зубчатой муфты.
У1 – Климатическое исполнение и категория размещения.
КЦ2–1000-28–42–К–ЦМ–У1
КЦ2 – редуктор коническо-цилиндрический 2 – две цилиндрические ступени
1000 – Межосевое расстояние.
28 – Номинальное передаточное отношение.
42 – Вариант сборки по ГОСТ 20373-94.
К – Вариант исполнения входного вала: К- конический.
ЦМ – Вариант исполнения выходного вала: Ц – цилиндрический М – конец вала в виде зубчатой муфты.
У1 – Климатическое исполнение и категория размещения.
КЦ2–1300-45–41–К–ЦМ–У1
КЦ2 – редуктор коническо-цилиндрический 2 – две цилиндрические ступени
1300 – Межосевое расстояние.
45 – Номинальное передаточное отношение.
41 – Вариант сборки по ГОСТ 20373-94.
К – Вариант исполнения входного вала: К- конический.
ЦМ – Вариант исполнения выходного вала: Ц – цилиндрический М – конец вала в виде зубчатой муфты.
У1 – Климатическое исполнение и категория размещения.
