Редуктор цилиндрический двухступенчатый – это цилиндрический зубчатый редуктор, в котором изменение частоты вращения и крутящего момента осуществляется за счёт двух последовательно работающих ступеней зубчатых передач. Серия 1Ц2У относится к стандартизированным промышленным редукторам, рассчитанным на работу в составе приводов общего машиностроительного назначения, в том числе в режиме 24/7 при переменных и реверсивных нагрузках, и является одной из базовых среди нескольких линеек двухступенчатых цилиндрических редукторов.
Назначение:
Редукторы цилиндрические двухступенчатые горизонтальные с передачами Новикова общемашиностроительного применения используются в приводах различных машин и механизмов для изменения крутящих моментов и уменьшения частоты вращения.
Условия эксплуатации:
— нагрузка постоянная и переменная, одного направления и реверсивная;
— работа длительная или с периодическими остановками;
— вращение валов в любую сторону;
— частота вращение входного вала не должна превышать 1500 об./мин.;
— атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг./
— климатические исполнения: У и Т для категорий размещения 1-3 и климатические исполнения УХЛ для категории размещения 4 по ГОСТ 15150-69.
| Серия | Тип / ступенчатость | Основное назначение | Исполнение | Применение |
| 1Ц2У | Цилиндрический двухступенчатый | Общемашиностроительные приводы, конвейеры, оборудование. | Горизонтальные, есть соосные исполнения | Базовый редуктор цилиндрический двухступенчатый для широкого круга задач |

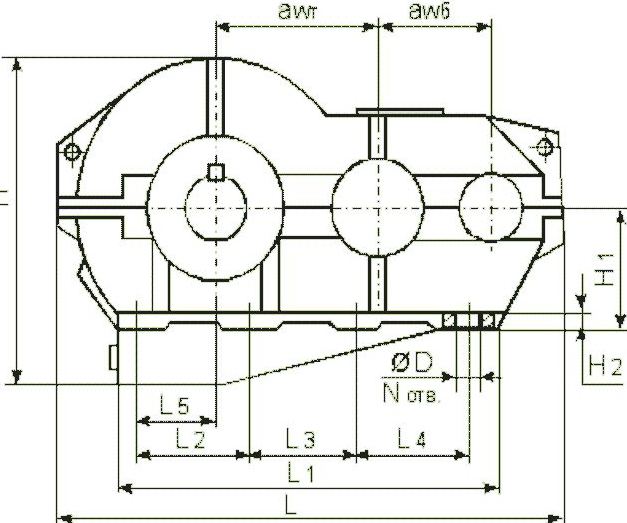

Редуктор цилиндрический двухступенчатый.
1Ц2У–315К–40–11–КЦ–КЦМ–С**–2–У1
1Ц2У – тип редуктора;
315 – межосевое расстояние, мм;
К – исполнение корпуса*;
40 – номинальное передаточное число;
11 – вариант сборки;
КЦ – вариант входного вала: Конический или Цилиндрический;
КЦМ – вариант исполнения выходного вала: К-конический, Ц–цилиндрический, М–конец вала в виде зубчатой муфты;
С** – исполнение редуктора с элементами соединения к струйной системе смазки;
2 – категория точности;
У1 – вид климатического исполнения и категория размещения.
