Редуктор цилиндрический трехступенчатый – это промышленный цилиндрический зубчатый редуктор, в котором изменение частоты вращения и крутящего момента осуществляется за счёт трёх последовательно работающих ступеней зубчатых передач. В каждой ступени используется редуктор с цилиндрическими колесами, что обеспечивает точную кинематику, высокий КПД и устойчивую работу под большими нагрузками при правильной смазке и обслуживании.
По конструкции это, как правило, цилиндрические горизонтальные редукторы с параллельными валами, рассчитанные на работу в составе приводов общего машиностроительного назначения, конвейерных линий, кранового и другого тяжёлого оборудования. Прямозубый цилиндрический редуктор позволяет получать большие передаточные числа при относительно компактных габаритах, что удобно для использования в ограниченном монтажном пространстве.
Редуктор Ц3У-400(Н), 1Ц3У-400(Н) — без него, не могут обойтись множество механизмов и агрегатных устройств, употребляемые для изготовления транспортировки разных средств и оборудования. Обладая суперски мощными шестернями, этот редуктор может работать высокое время при большой влажности. Этот отличный механизм может переносить высокие нагрузки, не теряя при этом своих отличных качеств. Он используется, чтобы изменить частоту вращения и крутящий момент. Этот редуктор подходит для резных машинных механизмов, которые готовы работать длительный срок (до 24 часов с небольшими перерывами). Также он используется при переменных нагрузках. Они применяются на промышленных предприятиях и для частного использования.
Основные технические характеристики:
| Номинальное передаточное отношение | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный крутящий момент на тихоходном валу, Н·м, min / max |
15200 / 17000
|
|||||||||
| Номинальная передаваемая мощность, кВт, min / max |
52 / 12
|
|||||||||
| Допускаемая радиальная консольная нагрузка,
приложенная в середине посадочной части вала |
выходного, min / max |
31500 / 31500
|
||||||||
| входного, min / max |
2500 / 2500
|
|||||||||
| Масса, кг, не более |
960
|
|||||||||

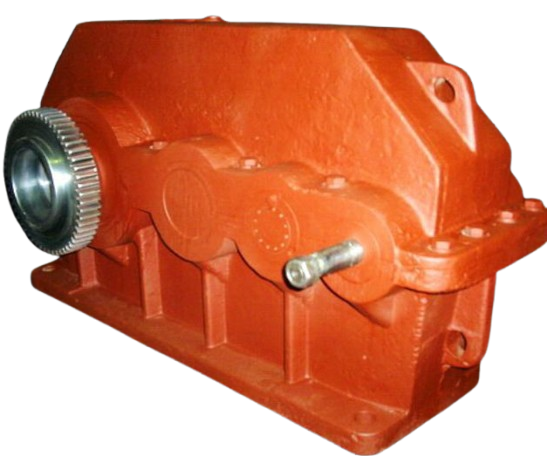

Редуктор цилиндрический трёхступенчатый.
1Ц3У–400(Н)–50–12–К–Ц–У1
1Ц3У – тип редуктора;
400 – межосевое расстояние тихоходной ступени, мм;
(Н) – с зацеплением Новикова;
50 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
Ц – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
