Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые используются в приводах механизмов подъема и для передвижения грузоподъемных кранов.

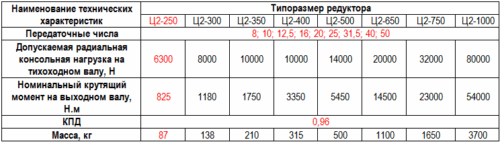

Основные технические характеристики редукторов Ц2
| Серия | Тип / ступенчатость | Основное назначение | Исполнение | Применение |
| Ц2 | Цилиндрический двухступенчатый крановый | Приводы подъёма и передвижения кранов. | Горизонтальное | Классические крановые двухступенчатые редукторы |
Условия эксплуатации:
— нагрузка постоянная и переменная, одного направления и реверсивная;
— работа длительная или с периодическими остановками;
— вращение валов в любую сторону;
— частота вращения входного вала не должна превышать 1800 об./мин.;
— атмосфера типов I, II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг./ ;
— климатические изменения: У и Т для категорий размещения 1 – 3 и климатические исполнения УХЛ для категории размещения 4 по ГОСТ 15150-69.
Редуктор цилиндрический двухступенчатый.
Ц2–250–8–12–К–Ц-У1
Ц2 – тип редуктора;
250 – межосевое расстояние тихоходной ступени, мм;
8 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
Ц – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический двухступенчатый.
Ц2–300–8–12–К–Ц-У1
Ц2 – тип редуктора;
300 – межосевое расстояние тихоходной ступени, мм;
8 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
Ц – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический двухступенчатый.
Ц2–350–8–12–К–Ц-У1
Ц2 – тип редуктора;
350 – межосевое расстояние тихоходной ступени, мм;
8 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
Ц – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический двухступенчатый.
Ц2–400–8–12–К–Ц-У1
Ц2 – тип редуктора;
400 – межосевое расстояние тихоходной ступени, мм;
8 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
Ц – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический двухступенчатый.
Ц2–500–8–12–К–Ц-У1
Ц2 – тип редуктора;
500 – межосевое расстояние тихоходной ступени, мм;
8 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
Ц – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический двухступенчатый.
Ц2–650–8–12–К–Ц-У1
Ц2 – тип редуктора;
650 – межосевое расстояние тихоходной ступени, мм;
8 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
Ц – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический двухступенчатый.
Ц2–750–8–12–К–Ц-У1
Ц2 – тип редуктора;
750 – межосевое расстояние тихоходной ступени, мм;
8 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
Ц – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический двухступенчатый.
Ц2–1000–8–12–К–Ц-У1
Ц2 – тип редуктора;
1000 – межосевое расстояние тихоходной ступени, мм;
8 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
Ц – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
