Редуктор цилиндрический трехступенчатый – это промышленный цилиндрический зубчатый редуктор, в котором изменение частоты вращения и крутящего момента осуществляется за счёт трёх последовательно работающих ступеней зубчатых передач. В каждой ступени используется редуктор с цилиндрическими колесами, что обеспечивает точную кинематику, высокий КПД и устойчивую работу под большими нагрузками при правильной смазке и обслуживании.
По конструкции это, как правило, цилиндрические горизонтальные редукторы с параллельными валами, рассчитанные на работу в составе приводов общего машиностроительного назначения, конвейерных линий, кранового и другого тяжёлого оборудования. Прямозубый цилиндрический редуктор позволяет получать большие передаточные числа при относительно компактных габаритах, что удобно для использования в ограниченном монтажном пространстве.
Основные технические характеристики редукторов 1Ц3У:
Условия эксплуатации:
— нагрузка постоянная и переменная, одного направления и реверсивная;
— работа длительная или с периодическими остановками;
— вращение валов в любую сторону;
— частота вращение входного вала не должна превышать 1800 об./мин.;
— атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг./
— климатические исполнения: У и Т для категорий размещения 1-3 и климатические исполнения УХЛ для категории размещения 4 по ГОСТ 15150-69.

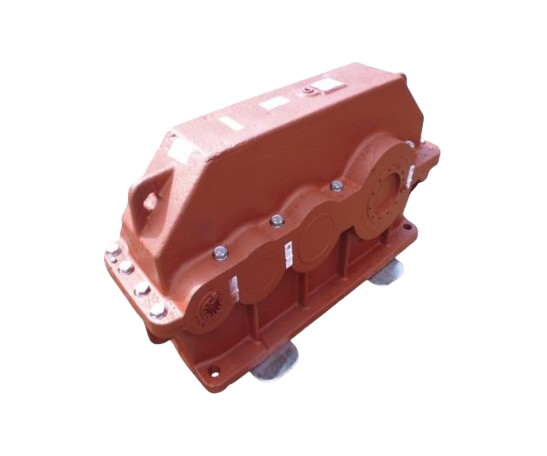

Редуктор цилиндрический трёхступенчатый.
1Ц3У–160–31,5–12–К–К–У1
1Ц3У – тип редуктора;
160 – межосевое расстояние тихоходной ступени, мм;
31,5 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
К – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический трёхступенчатый.
1Ц3У–200–40–12–К–К–У1
1Ц3У – тип редуктора;
200 – межосевое расстояние тихоходной ступени, мм;
40 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
К – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический трёхступенчатый.
1Ц3У–250–50–12–К–К–У1
1Ц3У – тип редуктора;
250 – межосевое расстояние тихоходной ступени, мм;
50 – номинальное передаточное число;
12 – вариант сборки;
К – исполнение конца быстроходного вала;
К – исполнение конца тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
