Редуктор червячный одноступенчатый — универсальный механизм, предназначенный для снижения скорости вращения и увеличения крутящего момента в различных технических приложениях. Его конструкция обеспечивает надежную и стабильную работу при различных нагрузках.
Одноступенчатый червячный редуктор — это один из самых популярных типов современных механических редукторов. Наибольшее распространение среди них получили именно одноступенчатые червячные редукторы. Благодаря особенностям зацепления и плавности работы они обеспечивают низкий уровень шума, что делает их идеальными для механизмов, где важна тишина в процессе работы. Эти редукторы широко используются в таких устройствах, как транспортеры, мешалки, конвейеры, насосы и приводы ворот.
Основные условия эксплуатации червячного редуктора включают:
— круглосуточную работу;
— возможность вращения валов в любом направлении;
— использование как постоянных, так и переменных нагрузок, включая реверсивные;
— максимальное количество оборотов входного вала — до 1800 об/мин;
— работа в неагрессивной и взрывобезопасной среде; — предельно допустимое содержание пыли в воздухе — 10 мг/м³ для атмосферы I и II типов.
Одноступенчатый червячный редуктор позволяет достигать высоких значений крутящего момента. Важно отметить, что исполнение конца тихоходного вала может быть цилиндрическим (Ц) — стандартным, или полым (П) — по согласованию при заказе. Для типоразмеров 2Ч-40, 2Ч-63 и 2Ч-80 (Ч-80) стандартными являются валы с внутренней резьбой, конические (быстроходные) и цилиндрические (тихоходные). Этот тип редукторов подходит для работы в различных климатических условиях — от умеренного до тропического климата с повышенной влажностью.
Особенности:
Плавная и тихая работа, самоторможение, надежность, КПД 70-90%

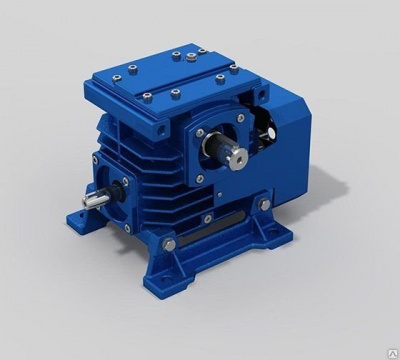

Редуктор червячный одноступенчатый.
Ч–80–8…80–51–К–Ц–1–2–В–У1
Ч – тип редуктора;
80 – межосевое расстояние, мм;
8…80 – номинальное передаточное число;
51 – вариант сборки;
К – вариант исполнения быстроходного вала;
Ц – вариант исполнения тихоходного вала;
1 – вариант расположения червячной пары;
2 – варианты расположения лап;
В – с вентилятором;
У1 – вид климатического исполнения и категория размещения.
