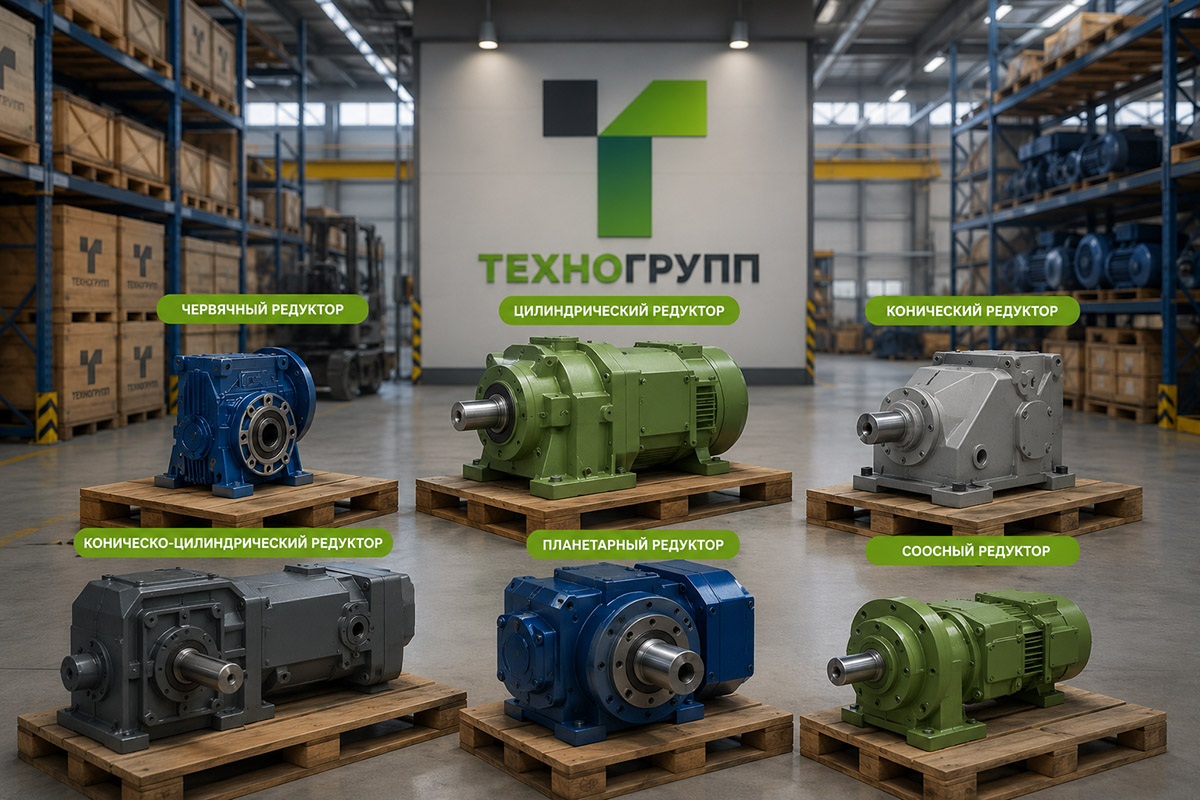

Какие бывают редукторы и чем они отличаются?
Редуктор — это устройство, которое передает вращение от двигателя к механизму, уменьшая скорость вращения и одновременно увеличивая крутящий момент. Проще говоря, он помогает оборудованию работать медленнее, но с большей силой.
Редукторы используются практически во всех отраслях промышленности: в электроталях, лебедках, конвейерах, станках, насосах, вентиляционных системах и другом оборудовании. Однако существует несколько типов редукторов, и каждый из них предназначен для определенных задач.
Червячные редукторы
Червячный редуктор получил свое название благодаря особой конструкции. Внутри находится винт (червяк), который вращает зубчатое колесо.
Где применяются
- электротали;
- конвейеры;
- упаковочное оборудование;
- небольшие подъемные механизмы;
- автоматические линии.
Преимущества
- компактные размеры;
- практически бесшумная работа;
- плавный ход;
- высокое передаточное число;
- возможность самоторможения — механизм не сможет самостоятельно провернуться под нагрузкой.
Именно поэтому червячные редукторы часто используют в грузоподъемном оборудовании.
Недостатки
- КПД ниже, чем у других типов;
- сильнее нагреваются при длительной работе;
- хуже подходят для очень больших нагрузок.
Лучше всего подходят, если требуется компактность, тихая работа и плавное движение.
Цилиндрические редукторы
Это самый распространенный тип редуктора. Передача вращения осуществляется между цилиндрическими шестернями.
Именно такие редукторы чаще всего можно встретить на крупных производствах.
Где применяются
- промышленное оборудование;
- конвейерные линии;
- станки;
- дробилки;
- металлургическое оборудование;
- мощные лебедки.
Преимущества
- высокий КПД (до 98%);
- выдерживают большие нагрузки;
- длительный срок службы;
- высокая надежность;
- подходят для круглосуточной эксплуатации.
Недостатки
- более крупные размеры;
- могут работать шумнее червячных моделей.
Лучший выбор, если оборудование работает постоянно и испытывает большие нагрузки.
Конические редукторы
Главная особенность — возможность изменить направление вращения вала, обычно на 90 градусов.
Где применяются
- сельскохозяйственная техника;
- производственные линии;
- транспортные механизмы;
- насосное оборудование;
- различные приводы.
Преимущества
- передают большие нагрузки;
- позволяют изменить направление вращения;
- обладают высоким КПД.
Недостатки
- сложнее конструкция;
- выше стоимость изготовления.
Такие редукторы выбирают тогда, когда двигатель невозможно расположить на одной оси с рабочим механизмом.
Коническо-цилиндрические редукторы
Этот тип сочетает преимущества конических и цилиндрических передач. Сначала вращение изменяет направление, затем передается через цилиндрические ступени.
Где применяются
- тяжелое промышленное оборудование;
- горнодобывающая отрасль;
- крановое оборудование;
- мощные конвейеры;
- металлургия.
Преимущества
- высокая надежность;
- отличная эффективность;
- возможность работы под большими нагрузками;
- изменение направления вращения без потери мощности.
Недостатки
- большие размеры;
- более высокая стоимость;
- сложное обслуживание.
Это один из лучших вариантов для тяжелой промышленности.
Планетарные редукторы
Внутри такого редуктора одновременно работают несколько зубчатых колес, благодаря чему нагрузка распределяется более равномерно.
Где применяются
- робототехника;
- сервоприводы;
- строительная техника;
- поворотные механизмы;
- высокоточные станки.
Преимущества
- очень компактные размеры;
- высокий крутящий момент;
- высокая точность;
- большой ресурс.
Недостатки
- высокая стоимость;
- сложность ремонта.
Их выбирают там, где важны компактность и высокая мощность.
Соосные редукторы
У таких моделей входной и выходной вал расположены на одной линии.
Где применяются
- насосы;
- вентиляторы;
- компрессоры;
- автоматические производственные линии.
Преимущества
- компактность;
- простота монтажа;
- высокий КПД.
Недостатки
- подходят не для всех вариантов размещения оборудования.
Какой редуктор выбрать?
Выбор зависит от условий эксплуатации и задач оборудования.
| Тип редуктора | Основные преимущества | Где применяется |
|---|---|---|
| Червячный | Компактность, тихая работа, плавность | Электротали, конвейеры, небольшие механизмы |
| Цилиндрический | Высокая надежность и КПД | Производство, станки, лебедки |
| Конический | Изменение направления вращения | Приводы, насосы, сельхозтехника |
| Коническо-цилиндрический | Большие нагрузки и высокий ресурс | Краны, тяжелое производство |
| Планетарный | Компактность и высокий момент | Робототехника, строительная техника |
| Соосный | Простая установка и эффективность | Насосы, компрессоры, автоматические линии |
Универсального редуктора не существует — каждый тип разработан для определенных условий эксплуатации. Если для компактного оборудования достаточно червячного редуктора, то для тяжелой промышленности чаще выбирают цилиндрические или коническо-цилиндрические модели. Правильный выбор редуктора обеспечивает надежную работу оборудования, снижает затраты на обслуживание и значительно увеличивает срок службы всей системы.
Если вы затрудняетесь с выбором, специалисты компании «Техногрупп» помогут подобрать редуктор с учетом требуемой мощности, крутящего момента, режима работы и особенностей вашего оборудования.
