Редуктор цилиндрический двухступенчатый – это цилиндрический зубчатый редуктор, в котором изменение частоты вращения и крутящего момента осуществляется за счёт двух последовательно работающих ступеней зубчатых передач.
|
Технические характеристики |
ЦДНД-200 |
ЦДНД-315 |
ЦДНД-400 |
| Передаточное число |
12,5; 16; 20; 25; 31,5; 40 |
||
| Номинальный крутящий момент на выходном валу, Н•м |
2,1х103 | 7х103 | 1,4х104 |
| Габаритные размеры, мм: | |||
| длина | 685 | 1000 | 1265 |
| ширина | 472 | 632 | 780 |
| высота | 412 | 635 | 820 |
| Масса, кг, не более: | 152 | 424 | 865 |
| Серия | Тип / ступенчатость | Основное назначение | Исполнение | Применение |
| ЦДНД |
Цилиндрический двухступенчатый особо тяжёлый |
Максимально нагруженные и ответственные узлы. | Горизонтальное |
Для особо тяжёлых условий эксплуатации |

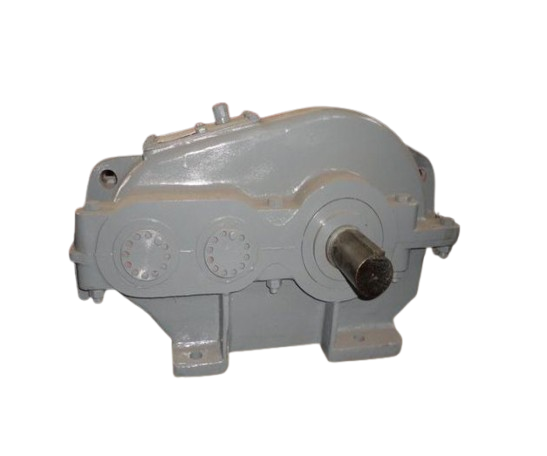

Редуктор цилиндрический двухступенчатый.
ЦДНД–200–12,5–12–У1
ЦДНД – тип редуктора;
200 – межосевое расстояние тихоходной ступени, мм;
12,5 – номинальное передаточное число;
12 – вариант сборки;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический двухступенчатый.
ЦДНД–315–12,5–12–У1
ЦДНД – тип редуктора;
315 – межосевое расстояние тихоходной ступени, мм;
12,5 – номинальное передаточное число;
12 – вариант сборки;
У1 – вид климатического исполнения и категория размещения.
Редуктор цилиндрический двухступенчатый.
ЦДНД–400–12,5–12–У1
ЦДНД – тип редуктора;
400 – межосевое расстояние тихоходной ступени, мм;
12,5 – номинальное передаточное число;
12 – вариант сборки;
У1 – вид климатического исполнения и категория размещения.
