Редуктор червячный двухступенчатый — эффективный и компактный механизм, широко применяемый в машиностроении благодаря высокой точности, надежности и возможности работы с большими передаточными числами. Такие редукторы отличаются малошумностью, простотой монтажа и возможностью самоторможения вала.
Редукторы цилиндрические двухступенчатые типа Ч2-100/160 отличаются:
Редукторы Ч2-100/160 востребованы в различных отраслях:
| Характеристика | Серия Ч2-40/63 | Серия Ч2-63/100 | Серия Ч2-80/125 | Серия Ч2-100/160 |
| Передаточное число | 160 – 2500 | 100 – 2500 | 160 – 2500 | 160 – 2500 |
| Номинальный крутящий момент, Н·м | до 180 | до 738 | до 1556 | до 4800 |
| КПД (%) | 65 – 75 | 60 – 89 | 70 – 78 | 70 – 78 |
| Масса, кг | 10 – 30 | 14 – 18 | 20 – 50 | 70 – 150 |
| Размеры (Д×Ш×В), мм | Компактные | Компактные | Средние | Крупные |
| Возможность монтажа | Любое положение | Любое положение | Любое положение | Любое положение |
Червячные редукторы (технические характеристики)
Редукторы двухступенчатые червячные универсальные предназначены для увеличения крутящих моментов и одновременного уменьшения частоты вращения.
Редукторы применяют при условиях эксплуатации в соответствии с ГОСТ Р50891–69:
— нагрузка постоянная и переменная, одного направления и реверсивная;
— работа длительная или с периодическими остановками;
— вращение валов в любую сторону;
— частота вращения входного вала не должна превышать 1800 об/мин.;
— скорость скольжения передачи не более 10 м/с;
— атмосфера типов I и II по ГОСТ 15150–69 при запыленности воздуха не более 10 мг/;
климатические исполнения: У, Т, для категорий размещения 1–3 и климатические исполнения УХЛ для категории размещения 4 по ГОСТ 15150–69.

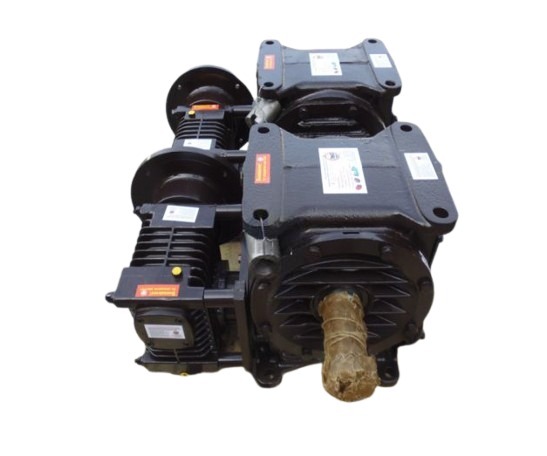

Редуктор червячный двухступенчатый.
Ч2–100/160–1000–12–12–К–К–У1
Ч2 – тип редуктора;
100 – межосевое расстояние первой ступени, мм;
160 – межосевое расстояние второй ступени, мм;
1000 – передаточное число номинальное;
12 – вариант сборки редуктора;
12 – вариант сборки червячных пар;
К – вариант исполнения быстроходного вала;
К – вариант исполнения тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
