Вертикальные цилиндрические редукторы — это промышленный цилиндрический зубчатый редуктор с вертикальным расположением валов для приводов кранов, тележек и другого подъёмно‑транспортного оборудования. По конструкции это редуктор с цилиндрическими колесами, оптимизированный для монтажа там, где горизонтальные аналоги установить невозможно или неудобно.
Где используются вертикальные цилиндрические редукторы:
Редуктор может работать как строго вертикально, так и под углом, при условии правильного крепления и обеспечения смазки, что критично для стабильной работы цилиндрического редуктора и ресурса зубчатых пар.

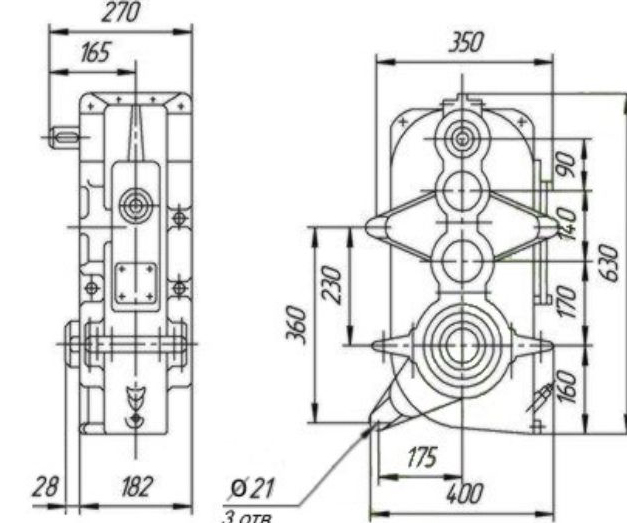

Особые крановые цилиндрические трехступенчатые редукторы типа В-400 разработаны для употребления в приводах механических передвижениях грузоподъемных кранов и для умножения вращающего момента и снижения частоты вращения различных машин и механизмов.
Условия эксплуатации:
— нагрузка постоянная и переменная, одного направления и реверсивная;
— работа длительная или с периодическими остановками;
— вращение валов в любую сторону;
— частота вращения входного вала не должна превышать 1800 об./мин.;
— атмосфера типов I, II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг./;
— климатические исполнения: У и Т для категорий размещения 1-3 и климатические исполнения УХЛ для категорий размещения 4 по ГОСТ 15150-69.
Основные технические характеристики:
В–400–28–11–У1
В – Редуктор крановый цилиндрический трехступенчатый
400 – Межосевое расстояние
28 – Номинальное передаточное отношение
11 — вариант сборки;
У1 — климатическое исполнение и категория размещения.
